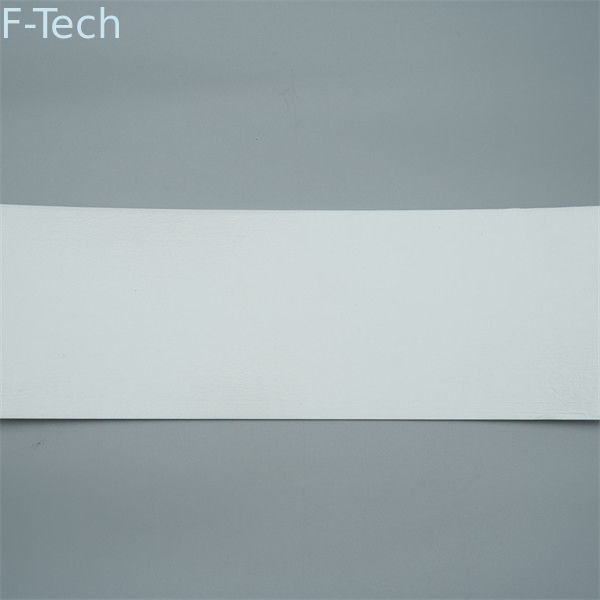

Μπαταριών θερμική μόνωση συμπιεστικής πίεσης μαξιλαριών TDS συστημάτων διαχείρισης συμπιεστική υψηλής θερμοκρασίας
Τα PP είναι ένα ημικρυστάλλινο πολυμερές σώμα, το σημείο τήξης του είναι γενικά 150~170°C. Έναντι των υλικών αφρού PE, CP, και PU η των οποίων αντίσταση θερμοκρασίας είναι μόνο 70~80°C, η θερμοκρασία υπηρεσιών MPP μπορεί να φθάσει σε 120°C, έτσι MPP είναι ιδιαίτερα κατάλληλο για την υψηλής θερμοκρασίας συσκευασία, την υψηλής θερμοκρασίας μόνωση και άλλους τομείς.
MPP ενσωματώνει την ενίσχυση, τη μόνωση θερμότητας και τη μείωση θορύβου, και είναι ιδιαίτερα κατάλληλο για τους τομείς με τις υψηλές απαιτήσεις για τα ελαφριά υλικά, όπως τα αυτοκίνητα, η διέλευση ραγών, τα σκάφη, οι λεπίδες ανεμιστήρων, κ.λπ.
Οι ελαφριοί και υψηλής αντοχής MPP παχιοί πίνακες χρησιμοποιούνται ως δομικοί αφροί, που αντικαθιστούν τους παραδοσιακούς δομικούς αφρούς όπως PVC/PU που αλληλοδιαπερνούν τους δομικούς αφρούς, τους δομικούς αφρούς της PET, κ.λπ., ειδικά ως σύνθετα υλικά σάντουιτς
- Ελαφρύς
- Επίπεδες πλευρές
- Αυτοκόλλητος
Χαρακτηριστικά γνωρίσματα
- Ελαφρύς και υψηλής αντοχής
- Καθαρός και φιλικός προς το περιβάλλον
- Καλή εκτέλεση προστασίας μείωσης
- Καλή εκτέλεση προστασίας επιφάνειας
- Καλή αδιάβροχη εκτέλεση
- Καλή εκτέλεση θερμικής μόνωσης
- Καλή χημική αντίσταση
- Ανακυκλώσιμος
Οι κύριες παράμετροι απόδοσης παρουσιάζονται στον πίνακα
| Όνομα ιδιοκτησίας |
Μονάδα |
MPP25
Δείκτης |
Πρότυπα δοκιμής |
| Χρώμα |
/ |
CMYK 0~20 (λευκό) |
PANTONE |
| Πυκνότητα |
kg/m3 |
36±5 |
αρχική ανίχνευση πάχους που χρησιμοποιεί το μετρητή πάχους Mitutoyo 547-301 Σε βάρος, ο όγκος υπολογίζει την πυκνότητα |
| Καμπύλη συμπίεσης |
MPA |
10%:0.11≤σ≤0.24
20%:0.14≤σ≤0.34
30%:0.17≤σ≤0.38
40%:0.22≤σ≤0.42
50%:0.28≤σ≤0.47
60%:0.34≤σ≤0.54
70%:0.44≤σ≤0.67 |
μέγεθος του δείγματος 50*50*2mm καμπυλών συμπίεσης ποσοστού 2mm/min 0.02~8mpa συμπίεσης |
| Εκτατή δύναμη |
MPA |
≥1.3 |
astm-d3574- 08
5mm/min (τέντωμα
Ποσοστό) |
| Εκτατός συντελεστής |
MPA |
≥2.8 |
|
| Δύναμη κουράς |
MPA |
≥1.1 |
astm C273c
273m 5mm/min
(ποσοστό κουράς) |
| Ακαμψία κουράς |
MPA χιλ. |
≥0.6 |
astm C273c
273m 5mm/min
(ποσοστό κουράς) |
| Συντελεστής κουράς |
MPA |
≥1.2 |
astm C273c
273m 5mm/min
(ποσοστό κουράς) |
χαμηλής θερμοκρασίας τέντωμα
-30℃ |
MPA |
≥1.2 |
astm-d3574- 08
5mm/min (ποσοστό τεντωμάτων) |
υψηλής θερμοκρασίας τέντωμα
60℃ |
MPA |
≥1.0 |
astm-d3574- 08
5mm/min (ποσοστό τεντωμάτων) |
| Το διπλάσιο 85 τέντωσε μετά από να γεράσει |
MPA |
>1.2 |
astm-d3574- 08
5mm/min (ποσοστό τεντωμάτων) |
συντελεστής της τριβής Mpp
Στην μπλε ταινία |
/ |
0.181≤μs≤0.577
0.112≤μk≤0.535 |
ΜΒ 10006-88 |
| Τραχύτητα |
μm |
5~40 |
gb/t
1031-2009 |
| Φλόγα - καθυστερών |
/ |
UL94 HF-1
(Πάχος 10mm) |
Ul94 |
| Απαγορευμένα αντικείμενα |
/ |
RoHS |
Rohs |
| Αντίσταση μόνωσης |
MΩ |
≥500 |
1000v η συνεχής δεκαετία του '60 |
| μΑ |
<1 |
2700v/60s |
| Θερμική αγωγιμότητα |
W (μ·℃) |
≤0.05 |
gb/t 10295-2008 |
| Συγκεκριμένη ικανότητα θερμότητας |
J (κλ·℃) |
1880±200 (@0℃)
2235±200 (@40℃)
2680±200 (@80℃) |
Astm E1269-2011 |
| Σκληρή ακαμψία |
χιλ. |
≤50 |
«Το δείγμα (250*50*2mm) τοποθετείται οριζόντια στην υψηλή πλατφόρμα, 50mm από τη μία πλευρά καθορίζονται στην πλατφόρμα, και το άλλο τέλος είναι 200mm που αναστέλλονται για να ανιχνεύσουν το ανασταλμένο τέλος τελών κρεμά ύψος» |
| Ποσοστό διατήρησης συμπιεστικής πίεσης |
/ |
≥20% |
η λαβή συμπιέσεων 50% 30 ημέρες, και ανιχνεύει τις αλλαγές πίεσης |
| Λειότητα |
χιλ. |
≤4 |
διαστάσεις: 100*150 χιλ. |
Φλόγα - αποτελέσματα της δοκιμής καθυστερούντω
| Στοιχείο δοκιμής |
Μέθοδος δοκιμής |
Μονάδα |
Πολλαπλασιαστής |
| 10P |
15P |
20P |
25P |
| Πυκνότητα |
ISO 845:2006 |
kg/m ³ |
90 |
60 |
45 |
36 |
| Συμπιεστική δύναμη 10% |
GB/T8813-2008 |
MPA |
0,56 |
0,36 |
0,3 |
0,23 |
| Κάμπτοντας δύναμη |
ΜΒ-τ 8812.2-2007 |
MPA |
0,9 |
0,68 |
0,44 |
0,36 |
| Κάμπτοντας συντελεστής |
ΜΒ-τ 8812.2-2007 |
MPA |
49 |
33 |
24 |
18 |
| Σκληρότητα |
ΑΚΤΗ Γ |
HC |
81 |
75 |
66 |
55 |
MPP15:
Πυκνότητα: 0,06 g/cm ³
Σκληρότητα: 75 HC
Εφαρμογή: Αλεξίσφαιρη φανέλλα, πρότυπη αεροπορία, παντόφλες, σακίδιο πλάτης
MPP20:
Πυκνότητα: 0,045 g/cm ³
Σκληρότητα: 66 HC
Εφαρμογή: Αλεξίσφαιρη φανέλλα, πρότυπη αεροπορία, παντόφλες, σακίδιο πλάτης
Εφαρμογή
- Πακέτο μπαταριών
- Πρότυπο αεροπλάνο
- Παντόφλες
- Αλεξίσφαιρη φανέλλα
- Σακίδιο πλάτης
- Μόνωση σωλήνων
Το μήνυμά σας πρέπει να αποτελείται από 20-3.000 χαρακτήρες!
